1.개요
본 충전기는 리튬 폴리머 이차전지 전용 충전기이며, 특히 코캄 리튬폴리머
이차전지의 충전 용도로 사용을 권장합니다. 충전가능한 전지 Pack의 전압은 3.7V, 7.4V, 11.1V,
14.8V 이며 최대 14.8V 까지 Cell이 직렬로 연결된 경우에도 충전이 가능합니다.
충전 전류는 최저 0.1A 부터 최고 1.8A까지 6 단계로 충전 가능 합니다. 본 충전기는 사용상
안전을 위해 입력단 과 출력단에 역 전류 보호 회로가 내장 되어 있습니다.
본 충전기는 정 전류 (CONSTANT CURRENT) 충전 모드와 정 전압 (CONSTANT VOLTAGE)
충전 모드 두 가지 방식이 자동 전환되며 충전을 수행합니다.
* 본 제품은 일반 납축전지(Lead Acid), 니켈 카드뮴 전지(Ni/Cd),
니켈메탈하이드라이드(Ni/MH) 전지에는 절대 사용할 수 없습니다.
2.구성
≪ Battery Charger ------------------------------------------
1Set
≪ Output Jack ----------------------------------------------
1 Set
≪ Jumper --------------------------------------------------
2 ea.
≪ EMI Core ------------------------------------------------
1 ea.
3.사용방법 및 주의사항
ㅇ충전 전에 반드시 사용할 전지의 전압과 용량을 확인합니다.
사용예) 용량 600mAh 리튬 폴리머 2차 전지 2 Cell이 직렬 연결된 경우, 전지의 총용량은
600mAh 이며 전지 총전압은 3.7V*2 = 7.4V 가 됩니다. 용량 600mAh 리튬 폴리머
2차 전지 2 Cell이 병렬 연결된 경우, 전지 총용량은 600mAh*2=1200mAh 가 되며 전지총전압은
3.7V 입니다.
ㅇ 확인된 전압과 용량을 이용하여 Pack Voltage Select Switch와 Current Select
Switch를 설정합니다.
ㅇ Pack Voltage Select Switch는 전지 총전압과 동일하게 Jumper Socket을
이용하여 설정합니다. Current Select Switch는 전지 총용량의 1/5 혹은 1/2 정도로
설정하되 최대 전지의 총용량을 넘지 않도록 설정 합니다.
ㅇ 11.1V 이상 충전시 아래와 같이 입력 전압을 공급하여야 합니다.
11.1V Cell CHARGE : INPUT VOLTAGE DC15V
14.8V Cell CHARGE : INPUT VOLTAGE DC20~24V
ㅇ Out Put 단자에 전지를 연결한 후 충전기의 Constant Current Mode LED 점등을
확인합니다. 충전기의 Pack Voltage Select Switch가 전지의 총 전압 보다 높게 설정될
경우 과 충전으로 인한 전지의 파손 또는 폭발위험이 있으므로 반드시 정확한 전지 전압을 설정하여야 합니다.
ㅇ충전이 시작되면 정 전류(CONSTANT CURRNT) 모드의 램프가 점등 합니다. 정전류 모드의
충전이 끝나면 램프가 꺼지고 정 전압(CONSTANT VOLTAGE) 모드의 램프가 점등 합니다.
ㅇ충전이 종료되면 Full 램프가 점등 되며 최초 Current Select Swich에 설정한 전류의
약1/10 이하로 전류가 감소 되었을 때 점등됩니다. 종료 램프가 점등한 후 약30분 정도 더 충전하는
것이 전지 사용에 유리합니다.
ㅇ 이상적인 Current Select Switch 설정방법
사용예) 용량 1,000mAh 배터리의 경우 500mA ~ 1A (1C) 충전이 좋습니다.
ㅇ충전 배터리는 리튬이온 혹은 리튬이온폴리머 (Lithium Ion Battery / Lithium
Ion Polymer Battry) 외 다른 배터리 충전시 충전기가 파손또는 배터리 폭발 위험이 있으며
사용상 부주의로 인한 파손 시 무상수리가 되지 않습니다.
ㅇ 습기가 많은 곳이나 인화성 물체가 있는 곳에서는 사용하지 마십시오.
ㅇ 본 제품을 분해 하거나 개조하지 마십시오. 분해,개조로 인해 사고나 파손 시 사용자에게 모든 책임이
있습니다.
ㅇ충전 시 열이 발생할 수 있으므로 통풍이 잘되는 곳에서 사용 하십시오.
ㅇ충전종료시 입력 단자에 연결된 직류(DC) 전원과 출력 단자에 연결된 완전충전된 전지를 제거후 보관하여주십시오.

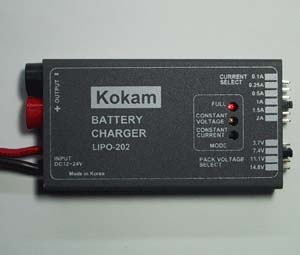

4.Technical & Electrical Specifications
Input Voltage : DC12V (10 ~ 24V)
Max Voltage / Charge : Max. 14.8V Li-Ion Batteries
End of Recharging Voltage :
4.21V for 1Cell,
8.42V for 2Cells in Series Connection,
12.63V for 3Cells in Series Connection,
16.84V for 4Cells in Series Connection
Output Current Selection by Jumper : 0.1, 0,2, 0,5, 1, 1.5,
1.8A
Max Charging Power : 32W
Switching Frequncy : 500KHz
Dimensions : (W)102 * (H)40 * (D)12 mm, 도선길이 제외
|
|
