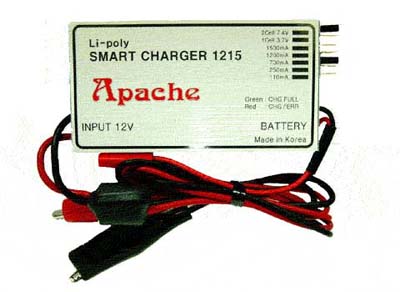

리튬폴리머 1 ~ 2셀(4.2V~8.4V) 전용충전기
입력전압 : 12V 전용 (10 ~ 13.5V)
충전전압 선택 : 4.2V(1Cell), 8.4V(2Cell)
출력전압 오차 : 1% 이내(4.2V 기준)
충전전류 선택 : 110mA,250mA,700mA,1200mA,1500mA.
출력전압 유지 프로그램 내장(셀 전압 4.2V 에서 3% 낮아지면 자동 충전 모드 동작)
입력및 출력단자 쇼트및 역전압방지 회로및 Trickle charge 기능 채택.
*** 사용시 주의사항***
1) 리튬이온 폴리머 배터리 전용 충전기로 니카드,니켈수소,기타 배터리
충전 금지
충전 전류 선택은 1C 이내로 사용한다(최적사용 0.5C)
2) 충전(녹색)및 Error(적색) LED 점등 내용
* 12V 입력 역전압시 : LED 작동불.
* 출력단 배터리 반대 연결 : 적색 LED 작동.
* 출력단 배터리 쇼트 : 적색 LED 점멸.(배터리 쇼트 주의,배터리만 파손됨)
* Cell 설정불량 : 적색 LED 점멸.
* 각 배터리의 기준전압 이하및 이상시 : 적색 LED 점멸.
* 충전 완료시 녹색 램프 점등.
3) 니카드/니켈 수소 충전기 사용시 위험사항.
니카드나 니켈수소 배터리 충전시 △Peak V를 감지하여 충전
Cell수와 관계없이 충전이 가능하나 리튬 폴리머는 △Peak V가 없고 Cell당 전압을 정하고 충전
하는 방식입니다.
리튬 폴리머 배터리는 △Peak를 찾을수가 없어 셀당 충전전압인 4.2V를 넘어 과충전을 하게 되므로
배터리에 치명적인 손상을 줍니다.
일반 휴대폰등 저 전류로 사용기기는 배터리에 보호회로인 PCM을 사용하여 충전중의 실수를 방지함.
그러나 RC기기에 리튬 배터리 보호회로인 PCM을 사용시 충전은 보호 할수 있으나 일반적으로 판매하는
저 전류의 배터리는 PCM의 방전시 3A이하로 설정이 되어 사용이 불가능.
3A 이상은 생산이 가능 하나 가격이 비싸 특수 용도로만 사용된다.
3A 이상 사용하여 PCM이 동작할경우 전원이 차단 되어 수신기및 서보등 작동이 불가능하므로 위험합니다.
PCM은 과전류 방전이나 저 전압 이하에서 동작후 일정 전압이상으로 올라가면 자동으로 복귀가 되는 PCM이
있으며 과방전/저 전압에서 동작후 전압이 차단되면 배터리 단자에 충전기의 전압이 들어가야 PCM의 회로가
복귀되는 사용이 가능한 PCM이 있습니다.
|
